Paramétrage et point de charge¶

Voir aussi

Pour la définition des notions de paramétrage et de point de charge, voir la section Concepts de base.

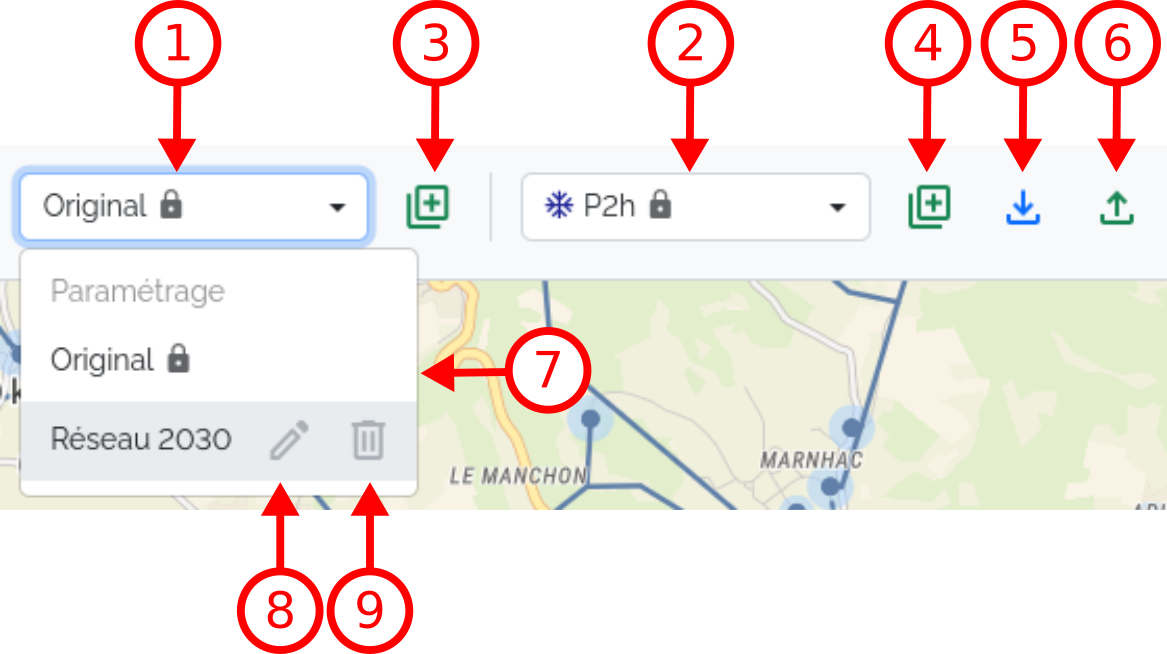

Sur la page d’analyse, vous pouvez choisir et manipuler les paramétrages et points de charge. Vous trouverez dans l’en-tête de l’application l’interface suivante :

../_images/Parametrage_Point_De_Charge.png — counter_1 Paramétrage sélectionné
counter_2 Point de charge sélectionné
counter_3 Dupliquer le paramétrage
counter_4 Dupliquer le point de charge
counter_5 Exporter le point de charge
counter_6 Importer un point de charge
counter_7 Liste des paramétrages
counter_8 Renommer le paramétrage
counter_9 Supprimer le paramétrage¶

Sélectionner un paramétrage et un point de charge¶

Les hypothèses d’études (et donc les résultats de calcul d’écoulement de charge et de raccordement) dépendent en partie du paramétrage et du point de charge sélectionnés. Ces derniers sont indiqués en counter_1 et counter_2.

Cliquez sur l’un des deux pour faire apparaître la liste des paramétrages ou des points de charge (counter_7), puis cliquez sur le paramétrage ou point de charge souhaité dans cette liste.

Création et édition¶

Dupliquer un paramétrage ou un point de charge¶

Pour créer une copie d’un paramétrage ou d’un point de charge, sélectionnez ce paramétrage ou point de charge puis cliquez sur library_add (counter_3 ou counter_4). Choisissez ensuite un nom à votre nouveau paramétrage ou point de charge et validez en cliquant sur Dupliquer.

Important

Les paramétrages et points de charge verrouillés sont identifiés par le symbole lock. Il est impossible d’éditer, de supprimer ou de modifier les données associées à ces paramétrages et points de charge verrouillés.

Renommer un paramétrage ou un point de charge¶

Pour renommer un paramétrage ou un point de charge, ouvrez la liste correspondante et survolez le paramétrage ou le point de charge. Cliquez ensuite sur edit ([counter_8]parametrage-pdc)) puis choisissez un nouveau nom et validez en cliquant sur done ou en appuyant sur la touche .

Vous pouvez annuler le renommage en cliquant sur close ou en appuyant sur la touche .

Indication

Lorsque vous éditez le nom d’un paramétrage ou d’un point de charge, cliquer n’importe où ailleurs que sur celui-ci validera également le nouveau nom.

Supprimer un paramétrage ou un point de charge¶

Pour supprimer un paramétrage ou un point de charge, ouvrez la liste correspondante et survolez le paramétrage ou le point de charge. Cliquez ensuite sur delete (counter_9) puis validez en cliquant sur Supprimer.

Avertissement

Un paramétrage ou point de charge supprimé ne peut pas être restauré. Assurez-vous qu’il ne contienne aucune modification importante devant être conservée avant de le supprimer.

Exporter un point de charge¶

Pour télécharger un fichier Excel contenant les données d’un point de charge, sélectionnez ce point de charge puis cliquez sur download (counter_5). Le téléchargement se lancera normalement au bout de quelques secondes.

Importer un point de charge¶

Pour créer un nouveau point de charge à partir d’un fichier Excel, cliquez sur upload (counter_6). Choisissez ensuite un nom pour le nouveau point de charge, son type et sélectionner le fichier Excel contenant ses données, puis validez en cliquant sur Importer.
