Carte¶

Présentation de l’interface¶

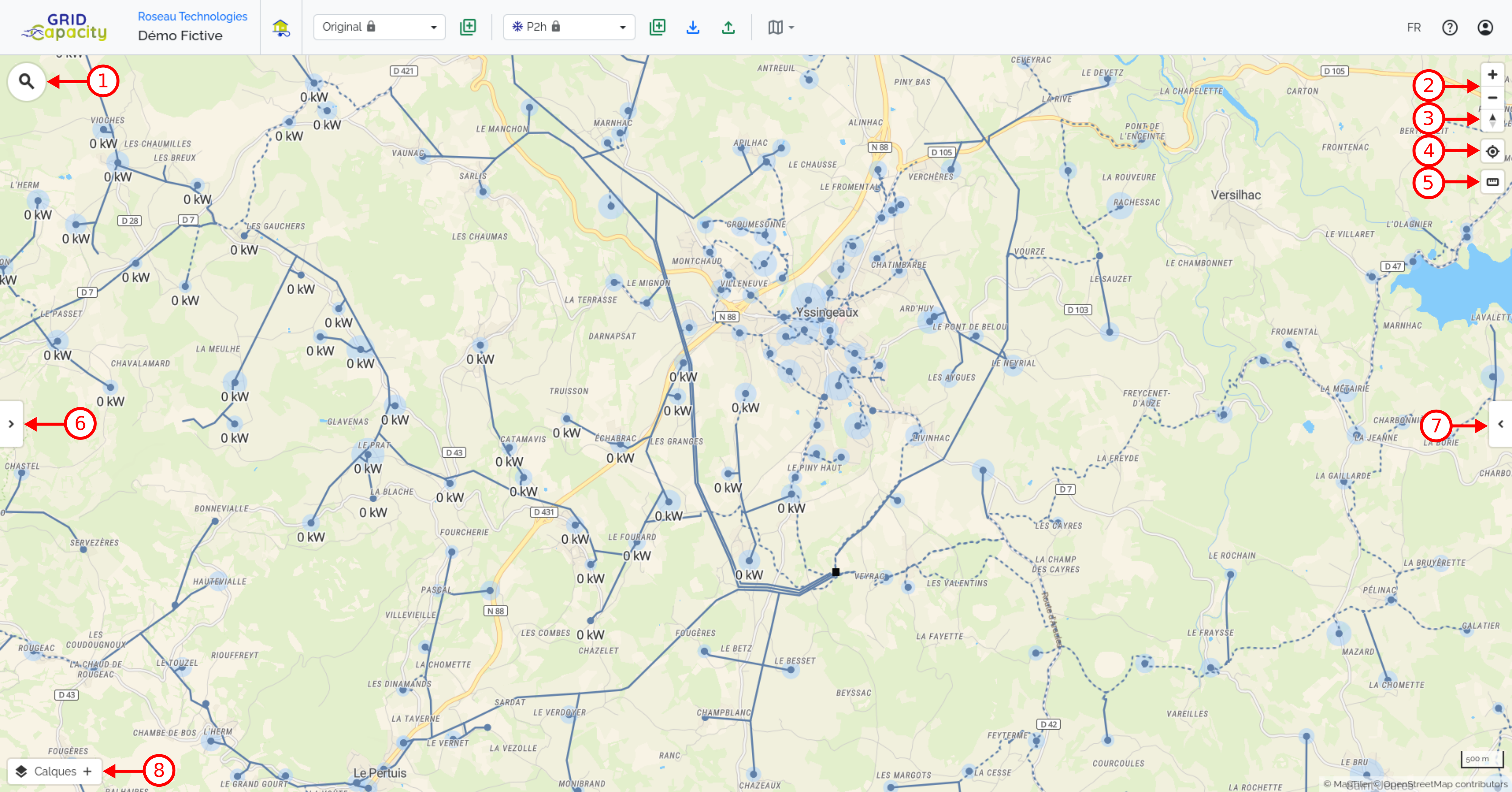

Les numéros indiqués sur l’image ci-dessous seront utilisés pour faire référence aux différents boutons présents sur la carte.

Note

Selon l’outil sélectionné, certains boutons de cette interface peuvent ne pas être présents.

Naviguer sur la carte¶

Recherche: Le bouton counter_1 donne accès au menu de recherche qui permet de rechercher à la fois des lieux géographiques, des coordonnées GPS et des équipements sur la structure actuellement sélectionnée. Le détail complet de cette fonctionnalité est donné [ici] (recherche).
Déplacer: Maintenez sur la carte pour vous déplacer.

Zoomer: Utilisez la molette , appuyez sur la touche ou cliquez sur le bouton + de counter_2 (respectivement , ou - de counter_3) pour zoomer (respectivement dézoomer). Pour zoomer sur une zone précise, utilisez + et dessinez le rectangle sur lequel vous souhaitez zoomer.

Orienter: Maintenez ou + et déplacez la souris horizontalement pour faire pivoter la carte. Cliquez sur counter_3 pour réinitialiser l’orientation.

Incliner: Maintenez ou + et déplacez la souris verticalement pour incliner la carte.

Recentrer: Cliquez sur counter_4 pour vous recentrer sur la structure entière. Cela réinitialisera également l’orientation.

Note

L’élément sur lequel la carte se recentre dépend de l’outil sélectionné. Pour plus d’information, référez-vous à la section de l’outil concerné.

Mesures des distances et des aires: Cliquez sur counter_5 pour activer l’outil de mesures. Cet outil permet de placer des points utilisant . La distance entre les points tracés apparaît alors sur chacun des segments. En cliquant à nouveau sur le premier point placé, on crée un polygone et l’aire de ce polygone apparaît alors. Pour effacer les points présents sur la carte, il faut utiliser le bouton ou cliquer à nouveau sur counter_5.

Coordonnées géographiques: Cliquez n’importe où sur la carte avec le bouton droit de la souris pour copier les coordonnées géographiques du point ainsi sélectionner.

Calques et fonds de carte¶

Vous pouvez ouvrir le menu des calques en cliquant sur counter_8. Vous aurez alors la possibilité de changer le fond de carte et d’afficher ou cacher sur la carte certaines informations.

Calques¶

IRIS: Affiche les contours des IRIS. Laissez votre curseur quelques instants sur un IRIS pour faire apparaître le nom de la commune et de l’IRIS en question.

Noms des postes: Affiche les noms des postes HTA/BT.

Important

Les noms des postes HTA/BT ne s’affichent qu’à partir du niveau de zoom auquel la BT apparaît.

Types des lignes: Affiche les lignes souterraines en pointillés et les lignes aériennes ou torsadées en trait plein.

Capacités en…: Affiche les capacités d’accueil des postes HTA/BT et des nœuds BT. Le type de capacité affiché dépend du type de point de charge sélectionné (capacités en consommation pour un point de charge hiver et capacités en production pour un point de charge été).

Consommations nettes: Affiche des disques autour des postes HTA/BT et des nœuds BT, de couleur bleu ⬤ lorsque la consommation nette est positive (consommation) et de couleur jaune ⬤ lorsque la consommation nette est négative (production). La surface des disques est proportionnelle à la valeur absolue de la consommation nette du nœud.

Avertissement

Les disques des postes HTA/BT et ceux des nœuds BT ne sont pas à la même échelle. Pour éviter la confusion, les consommation nettes des postes HTA/BT disparaissent lorsque la BT est présente sur la structure et que le niveau de zoom est suffisant pour afficher la BT.

Lignes HTB: Affiche les lignes du réseau HTB. Ces lignes ne sont pas sélectionnables mais leur niveau de tension apparaît lors au survol.

Fonds de carte¶

Plan: Affiche le fond de carte MapTiler Streets.
Satellite: Affiche le fond de carte MapTiler Satellite Hybrid.
Cadastre français: Affiche le cadastre français obtenu depuis Maptiler.

Note

Le cadastre ne devient visible qu’à partir d’un certain niveau de zoom.

Panneaux latéraux¶

Vous pouvez ouvrir ou fermer le panneau de gauche (respectivement de droite) en cliquant sur counter_6 (respectivement counter_7).

Note

Lorsque vous ouvrez ou fermez un panneau latéral, la carte se déplace de façon à rester centrer sur le même point.
